Beskrivning

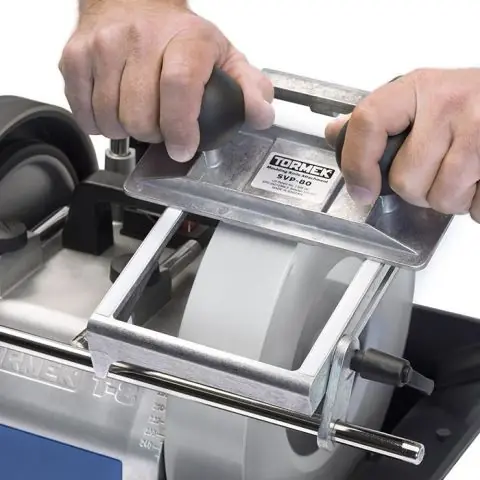

Tormek SVP-80 är en jigg för profilstål. Med Tormeks slipjigg för profilstål SVP-80 kan du alltidhyvla med riktigt skarpa stål. Du slipper också avbrott i arbetet föratt skicka bort eller lämna in stålen för slipning. Eftersom slipningensker på den flata baksidan klarar jiggen alla slags profiler.
Egenskaper
- Våtslipningen eliminerar risken att eggen bränns som annars lättsker vid torrslipning vid höga varv. Du får en mycket fin egg somdessutom håller längre.
- SVP-80 planslipar alla typer av profilstål med 24, 30 och 38 mm avstånd mellan styrhålen. Max. bredd 100 mm. Även för profilerade färgskrapor
Instruktioner
- Jiggen består av en bas (1), en stålhållare (2), ett extrauniversalstöd (3) med finjustering (4) samt två par spännstift (5 och 6)för stålhållaren.
- Basen monteras på det extra universalstödet (3) och på detuniversalstöd, som redan finns på maskinen. Basen låses med skruven (7).En bygel (8), som låses med en justerbar spak (9), stabiliserarkonstruktionen.
- Stålet placeras på de två spännstiften på stålhållaren. En magnet(13) håller stålet på plats. Stålhållaren har hål, som passar olikastandarder på stålen. Två storlekar spännstift (Ø4 och Ø5 mm) medföljerjiggen.
- Stålhållaren (2) glider på basen (1), som har ytor av PTFE, somminimerar friktionen. Stålen slipas på baksidan.
- Slipdjupet bestämsgenom att justera det horisontella universalstödet med hjälp avfinjusteringen (4).
